這么長時間以來不僅為大家分享了很多關于電感的知識，如大電流貼片電感、常用的共模電感、磁環電感選型、車規電感、一體成型電感等等，各種電感知識我們差不多都有過分享，通過電感知識的分享還交到了很多對電感感興趣的朋友，還傳播了當今電子元器件市場的最新產品和應用，在眾多電感知識分享中關于棒型電感的分享卻很少，一些朋友或許在心里面會認為棒型電感在生活中應用的不多，如果你有這樣的想法就大錯特錯了，今天就來為大家介紹一下棒型電感的作用。

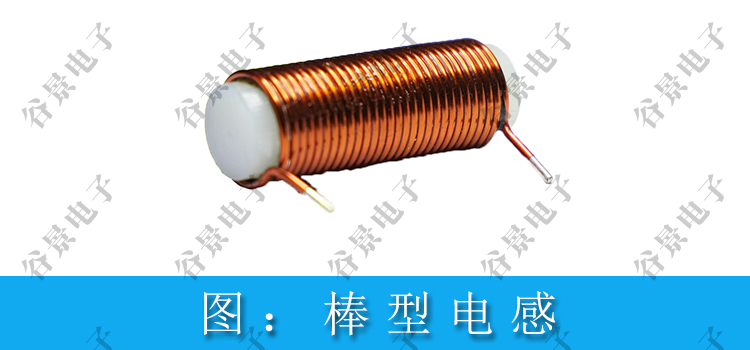

棒形電感是用R棒，在磁棒上繞制線圈，一般棒型電感的線組都是一組，在磁芯兩端各有一個引腳。而且棒型電感的漆包線線徑可以很大，同時它的磁芯一般是鐵氧體磁芯。
棒型電感特性：
棒型電感用于整流時稱濾波扼流圈，它分臥式和立式兩種。棒型電感是將普通漆包線或高溫漆包線直接繞在棒形磁芯上，線圈體浸膠(清漆)，它的引腳是需要鍍錫的。一般情況下棒型電感都是采用大電流設計，以適應大電流電路板。它還具有體積小、重量輕、結構牢固（耐振、耐沖擊）、防潮性好、安裝方便、規格多樣化可供選擇等優點。

總的來說棒形電感的特征有以下幾點
1、低成本的普通電感器。
2、使用鐵氧體鐵芯。
3、大電流。
4、線圈體浸膠（清漆），引腳鍍錫。
5、體積小質量輕 ，結構穩固
廣泛運用于電源供給器、功率放大器、開關電路的雜訊濾波、控整流器和晶閘管控制電路、輸出扼流圈。

關于棒型電感的制造工藝你知道哪些？歡迎留言
