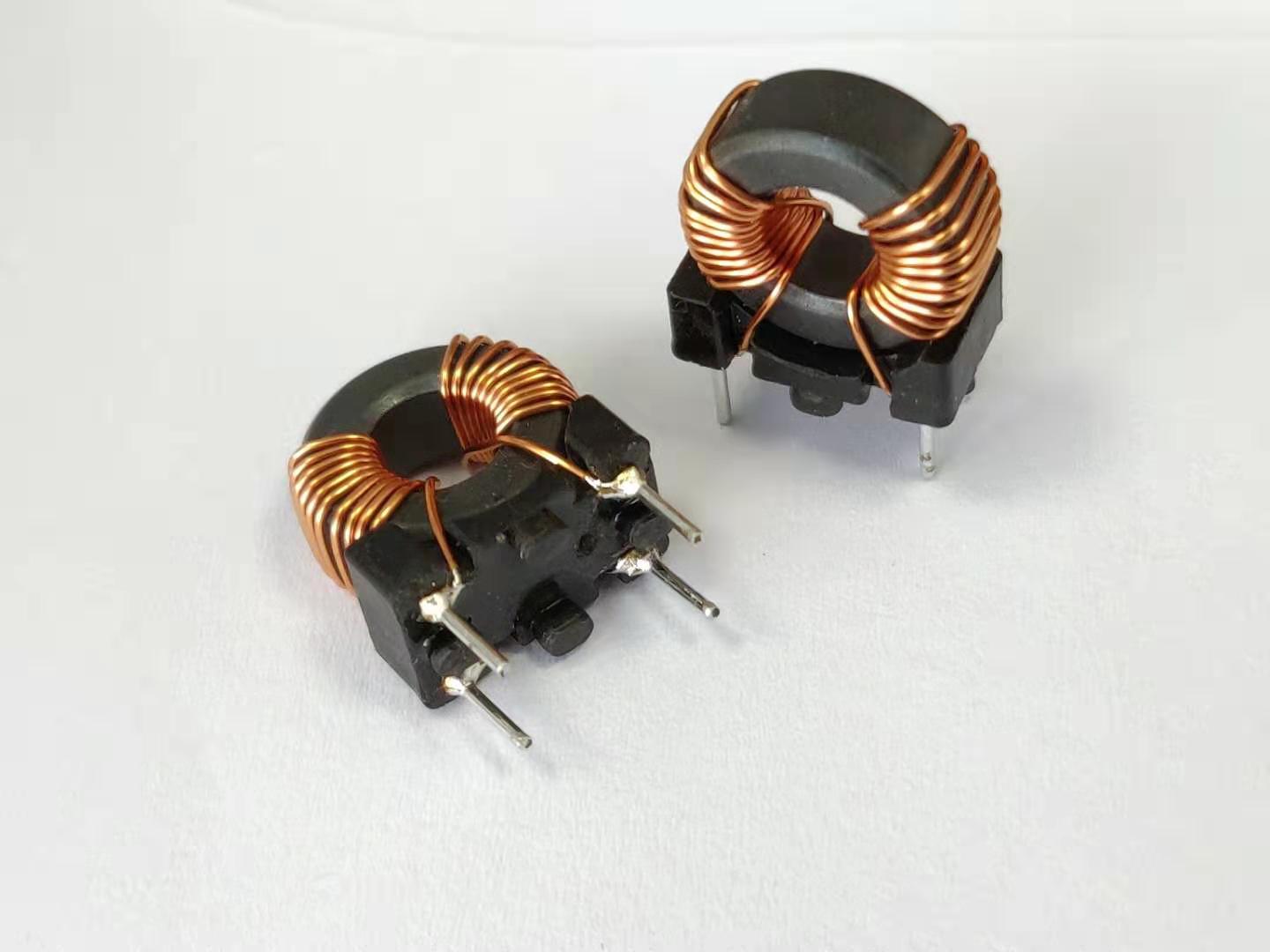

磁環電感

電感是一種非常重要的電子元器件，根據其功能、應用場景、工藝等可以劃分成多種類型的電感，磁環共模電感就是其中一個重要的細分類型。今天小編就給大家系統的介紹一下磁環共模電感的基本屬性以及如何正確選型。

磁環共模電感是一個非常細分的電感類型，今天我們主要介紹常見的兩種——GTC 磁環共模電感與常見UU共模電感。

磁環電感GTC特征:

1. 采用鐵粉芯、錳鋅、鐵硅鋁、非晶等等材質，以產生超大的電感量，高電流，防干擾對策。
   采用閉磁路，很少EMI問題，充分利用磁路，容易計算，成本低。

UU共模電感性能特征：

1. 具有極高的初始導磁率，在地磁場下具有大的阻抗和插入損耗。
2. 對若干擾具有極好的抑制作用，在較寬的頻率范圍內呈現出無共振插入損耗特性。

磁環電感應用領域：電源供給器、開關電路、 控整流器和晶閘管控制電路、 輸出扼流和EMI/RFI扼流圈、其他濾波器等等。我們常見的家用電器、汽車中都有磁環電感的身影。

最后，讓我們一起來了解一下共模電感的選型方法：

1、頻率計算，主要看其振蕩回路電容值，根據公式計算．
2、Q值計算，Q值要大為最好.
3、電流計算,根據輸出功率和負載計算.
4、體積選擇,直流阻抗越小更好.其中電流計算非常重要,如果一個電感承受電流超出范圍,那它就沒有感值,相當于一根導線,看其電流能否承受1A,最好是看其體積,通過樣品進行電路測試,看其波形,到馳興原廠看其電感測試后,再確認用的是否放心.

磁環共模電感的選型看似簡單，但實則涉及到很多微小的細節，要想正確選型一定要咨詢專業的技術人員意見哦！
