磁環電感

電感按封裝方式一般分為兩種：貼片式電感和插件式電感。

貼片式電感為平底，適用于表面貼裝，成本高，具有體積小、品質高、儲存能量高、Q值高、電阻低等特點。常用于微型化產品，如：電腦顯示板、筆記本電腦、汽車電子、電子玩具、運動器材等。

貼片式電感有四種類型：繞線型、疊層型、薄膜片式、編織型。

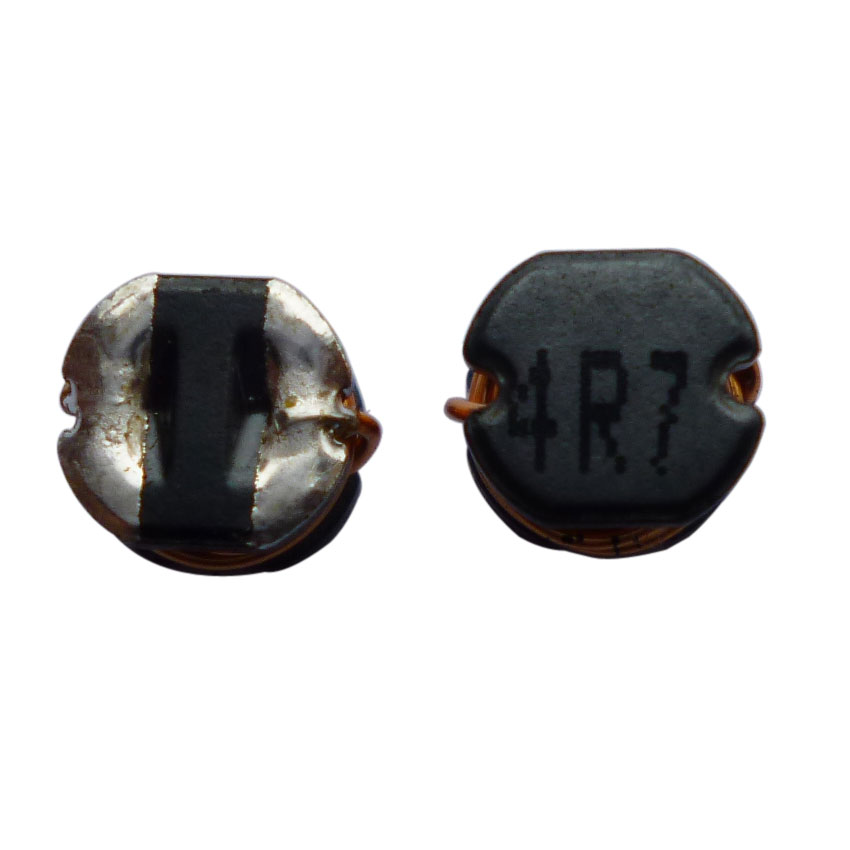

貼片電感

貼片式電感可以把電能轉化后存儲起來，之后再釋放。可以對交流信號進行隔離、濾波來與電容器、電阻器等組成諧振電路。

插件式電感雖然在成本上有很大優勢，但是體積大、電感量范圍廣。一般用于產品空間內置電路板尺寸比較大的產品，如：音響、家用電器、車載DVD。插件式電感類型較多，不同類型的插件式電感作用大有不同：

①插件式電感——色環電感，一般用于存儲元件，與電解電容并聯組成LC調諧電路。基本工作原理是充電、放電、整流或振蕩，有調諧與選頻作用。

色環電感

②插件式電感——工字電感，一般用于電路的匹配以及信號質量的控制上，與電源進行連接，有扼流、變壓、濾波、諧振等作用。

工字電感

③插件式電感——磁環電感，一般用于DC/DC降壓電路、LC諧振電路中，或者與電容構成LC濾波電路，有電磁感應轉換的作用。

磁環電感

以上就是貼片式電感與插件式電感的特點及作用。谷景電子專業生產貼片、插件電感，具有十六年生產經驗，歡迎大家咨詢！
