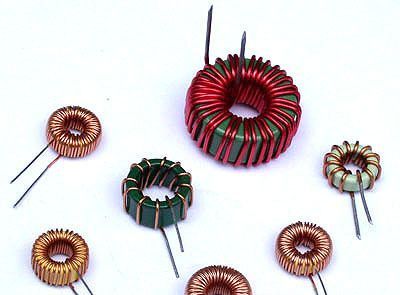

磁環電感

共模噪聲又稱為非對稱噪聲或線路對地的噪聲，在使用交流電源的電氣設備的輸入端（輸電線和中線）都存在這種噪聲，兩者對地的相位保持同相。
共模噪聲的電流在兩個輸電線上以相同的方向流動并通過地線返回。共模噪聲可以通過在電磁干擾濾波器中放置與每條輸電線串聯的電感，并在兩個輸電線和地之間使用Y電容進行連接，來予以抑制。
共模電感也叫共模扼流圈，常用于電腦的開關電源中過濾共模的電磁干擾信號。在板卡設計中，共模電感也是起EMI濾波的作用，用于抑制高速信號線產生的電磁波向外輻射發射。
隨著開關型電源在工業和家用電器中越來越多的應用，電器之間的相互干擾成為日益嚴重的問題，電磁環境越來越為人們所關心。電磁干擾有很多種類，其中在30MHz以下的共模干擾是非常重要的一類，它們主要以傳導方式傳播，對儀器的安全正常運行造成很大危害，必須加以控制。通常在輸入端附加共模濾波器，以減輕外界共模干擾通過電源線進入儀器，同時防止儀器產生的共模干擾進入電網。共模濾波器的核心是帶有軟磁鐵芯的共模電感，其性能的高低決定了濾波器的水平。

共模電感

共模噪聲主要是各種開關器件在導通和關斷時產生的，可分解為不同的諧波形式，具有比較寬的頻譜范圍。對于30MHz以下的干擾信號，一般通過傳導方式傳播。共模電感由軟磁鐵芯和兩組同向繞制的線圈組成，對差模信號，由于兩組線圈產生的磁場方向相反，故相互抵消，鐵芯不被磁化，對信號沒有抑制作用。對于共模信號，由于兩組線圈產生的磁場不是抵消，而是相互疊加，因此鐵芯被磁化。由于鐵芯材料的高導磁率，鐵芯將產生一個大的電感，線圈的阻抗使共模信號的通過受到抑制。
