共模電感為什么會產生漏電感？

對理想的電感模型而言，當線圈繞完后，所有磁通都集中在線圈的中心內。但通常情況下環形線圈不會繞滿一周，或繞制不緊密，這樣會引起磁通的泄漏。共模電感有兩個繞組，其間有相當大的間隙，這樣就會產生磁通泄漏，并形成差模電感。因此，共模電感一般也具有一定的差模干擾衰減能力。

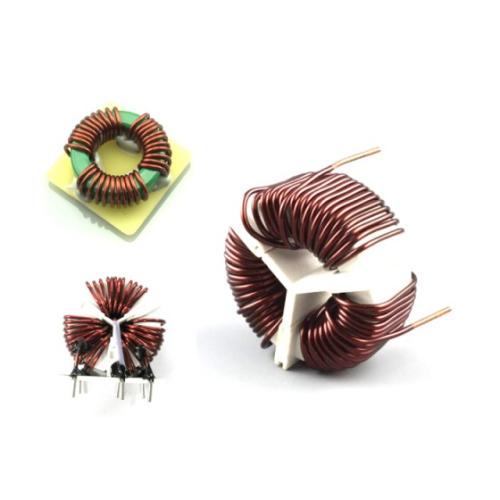

共模電感

漏電感有什么好處呢？

在濾波器的設計中，我們也可以利用漏感。如在普通的濾波器中，僅安裝一個共模電感，利用共模電感的漏感產生適量的差模電感，起到對差模電流的抑制作用。有時，還要人為增加共模扼流圈的漏電感，提高差模電感量，以達到好的濾波效果。
